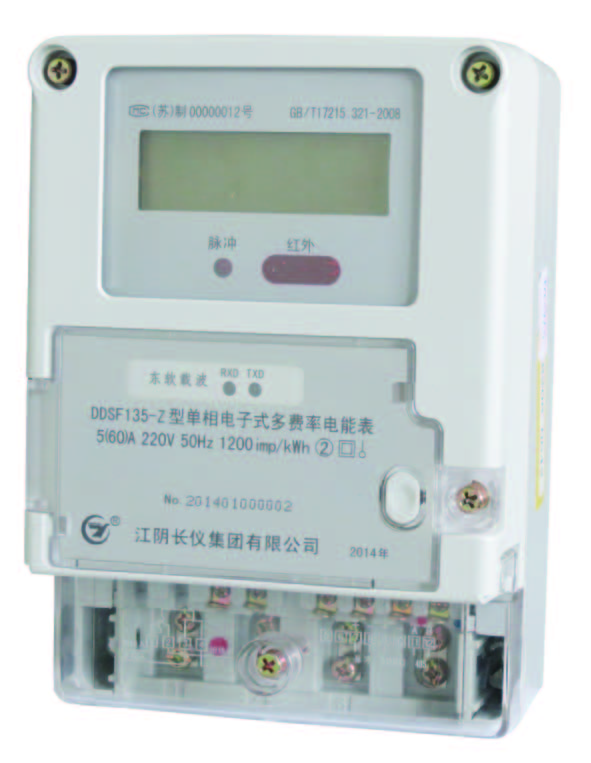

一  产品概述

      DDSF135-M型单相电子式多费率电能表采用先进的电能表专用集成电路、微处理器、永久保存信息的存贮器、宽温液晶等技术及SMT工艺设计、制造，具有高精度、宽负载、高灵敏、低功耗等特点，供计量额定频率为50/60Hz的单相电网中的交流有功电能。用于供电单位与电力用户之间的电能计量与电量结算，满足了电力部门对用户有效及时的现代化科学管理需求。

二 主要功能

    1）分单相有功电能双向计量；
    2）具有12月冻结、7天日冻结、48小时冻结功能；
    3）瞬时冻结及其事件记录功能；
    4）具有分时计费功能，四费率、14个时段、2个年时区，支持节假日和公休日特殊费率时段的设置；
    5）采用LCD显示当前总用电量， 6+1”位和“6+2”位两种方式可选；
    6）表计具有一路RS485接口，可选远红外接口，模块通讯接口，兼容DL/T 645-1997和DL/T 645-2007规约；
    7）具有电压、电流、功率、功率因数等电网参数测量功能；
    8）具有内部带温度补偿的硬件时钟电路；
    9）停电显示功能（可选）。

三 技术参数

    1）电压工作范围：90%Un～110%Un
    2）使用环境温度：-10℃～45℃（户内式）、-25℃～60℃（户外式）
    3）电压回路功率消耗：<1.5W
    4）启动功率：4.4W，具有逻辑防潜动功能

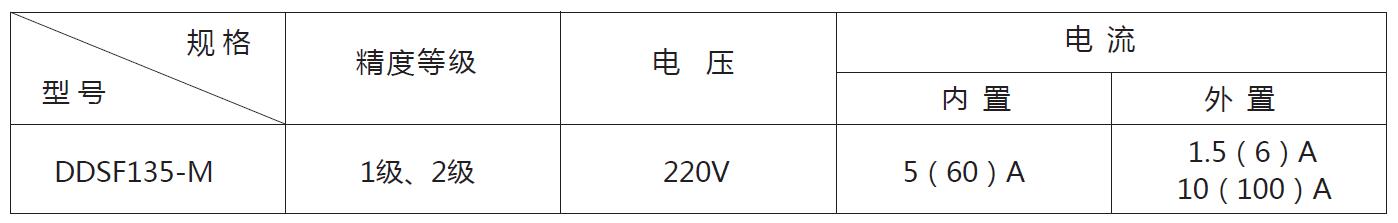

四 规格型号

五 外形尺寸
